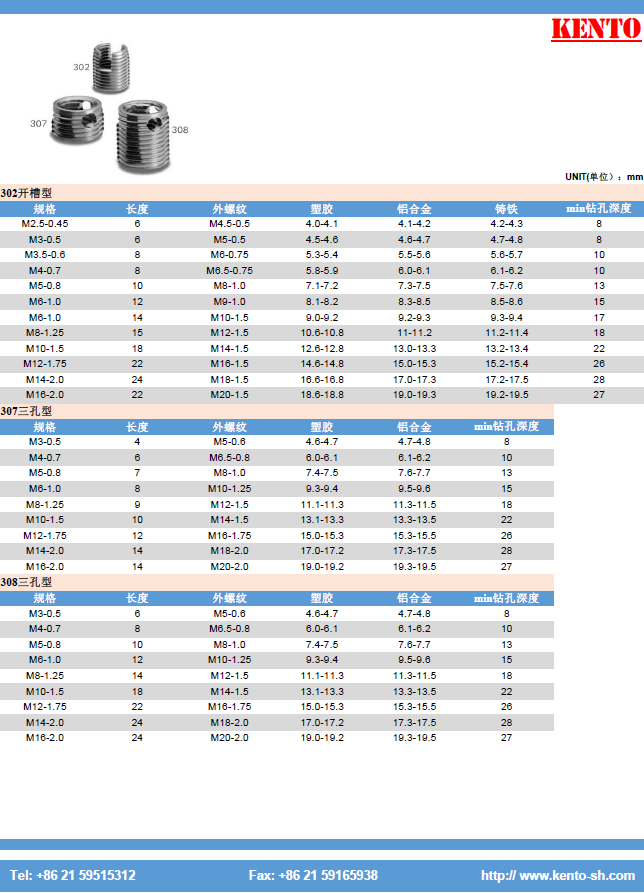

302型（开槽型）

长度（mm）

外螺纹

参考钻孔直径（mm）

最小钻孔深度（mm）

塑胶

铝合金

铸铁

M2.5-0.45

6

M4.5-0.5

4.0-4.1

4.1-4.2

4.2-4.3

8

M3-0.5

6

M5-0.5

4.5-4.6

4.6-4.7

4.7-4.8

8

M3.5-0.6

8

M6-0.75

5.3-5.4

5.5-5.6

5.6-5.7

10

M4-0.7

8

M6.5-0.75

5.8-5.9

6.0-6.1

6.1-6.2

10

M5-0.8

10

M8-1.0

7.1-7.2

7.3-7.5

7.5-7.6

13

M6-1.0

12

M9-1.0

8.1-8.2

8.3-8.5

8.5-8.6

15

M6-1.0

14

M10-1.5

9.0-9.2

9.2-9.3

9.3-9.4

17

M8-1.25

15

M12-1.5

10.6-10.8

11-11.2

11.2-11.4

18

M10-1.5

18

M14-1.5

12.6-12.8

13.0-13.3

13.2-13.4

22

M12-1.75

22

M16-1.5

14.6-14.8

15.0-15.3

15.2-15.4

26

M14-2.0

24

M18-1.5

16.6-16.8

17.0-17.3

17.2-17.5

28

M16-2.0

22

M20-1.5

18.6-18.8

19.0-19.3

19.2-19.5

27

307型（三圆孔型）

长度（mm）

外螺纹

参考钻孔直径（mm）

最小钻孔深度（mm）

铝合金

铸铁

M3-0.5

4

M5-0.6

4.6-4.7

4.7-4.8

8

M4-0.7

6

M6.5-0.8

6.0-6.1

6.1-6.2

10

M5-0.8

7

M8-1.0

7.4-7.5

7.6-7.7

13

M6-1.0

8

M10-1.25

9.3-9.4

9.5-9.6

15

M8-1.25

9

M12-1.5

11.1-11.3

11.3-11.5

18

M10-1.5

10

M14-1.5

13.1-13.3

13.3-13.5

22

M12-1.75

12

M16-1.75

15.0-15.3

15.3-15.5

26

M14-2.0

14

M18-2.0

17.0-17.2

17.3-17.5

28

M16-2.0

14

M20-2.0

19.0-19.2

19.3-19.5

27

308型（三圆孔型）

长度（mm）

外螺纹

参考钻孔直径（mm）

最小钻孔深度（mm）

铝合金

铸铁

M3-0.5

6

M5-0.6

4.6-4.7

4.7-4.8

8

M4-0.7

8

M6.5-0.8

6.0-6.1

6.1-6.2

10

M5-0.8

10

M8-1.0

7.4-7.5

7.6-7.7

13

M6-1.0

12

M10-1.25

9.3-9.4

9.5-9.6

15

M8-1.25

14

M12-1.5

11.1-11.3

11.3-11.5

18

M10-1.5

18

M14-1.5

13.1-13.3

13.3-13.5

22

M12-1.75

22

M16-1.75

15.0-15.3

15.3-15.5

26

M14-2.0

24

M18-2.0

17.0-17.2

17.3-17.5

28

M16-2.0

24

M20-2.0

19.0-19.2

19.3-19.5

27
